MinUSc est un logiciel de cristallographie qui mérite franchement qu'on s'y attarde. Publié pour accompagner enseignants et chercheurs, il propose une approche structurée pour décortiquer les mailles cristallines — géométrie, chimie, comparaisons entre matériaux — sans jamais sacrifier la rigueur au profit de la simplicité.
Ce que MinUSc apporte concrètement à l'analyse cristallographique
Des paramètres fondamentaux calculés sans effort manuel
Trois grandeurs structurent toute analyse cristalline sérieuse — la multiplicité d'une maille, sa compacité et sa masse volumique. MinUSc les calcule automatiquement dès que vous renseignez les paramètres d'entrée. Exit les schémas dessinés à la main — l'outil actualise tout en temps réel.
Franchement, c'est là que réside sa vraie force. La pondération automatique des atomes selon leur position géométrique — sommet, arête, face ou intérieur — élimine une source d'erreur classique chez les étudiants. Un atome en sommet contribue pour 1/8 à la maille, une face pour 1/2 : ces règles sont intégrées nativement.
Voici ce que le logiciel couvre fonctionnellement :
| 🔍 Fonction | 🛠️ Description |
|---|---|
| 🎯 Objectif général | Visualiser, analyser et comparer des structures cristallines sur les plans géométrique et chimique |
| 📊 Comparaison de matériaux | Mise en parallèle de plusieurs mailles (cubique basique, CFC…) avec données chiffrées |
| 🧊 Rendu 3D interactif | Navigation libre autour de la maille, avec différenciation visuelle des positions atomiques |
| 🔧 Calculs structuraux | Extraction automatique de la compacité, multiplicité et masse volumique |
| 📐 Outil Formule | Modification des paramètres chimiques et structuraux à la volée |
| 📚 Base minérale intégrée | Structures préchargées : argent, aragonite, apatite, albite… |
| 👥 Public visé | Étudiants, enseignants du supérieur, chercheurs en sciences des matériaux |
| 👨🏫 Ergonomie | Interface pédagogique progressive, accessible même sans expérience préalable |
Les fonctionnalités clés à connaître
L'environnement de travail se décompose en plusieurs modules complémentaires :
- Tableau synthétique des propriétés, permettant de comparer directement plusieurs structures entre elles
- Comptage pondéré des atomes, ajusté selon leur contribution géométrique réelle dans la maille
- Navigation 3D interactive avec rotation selon les trois axes spatiaux
- Outil Formule pour modifier à la main les paramètres chimiques et structuraux
Visiter une structure cristalline étape par étape avec MinUSc
Déroulé d'une session d'analyse
La prise en main suit une logique progressive. Voici la séquence recommandée :
- Sélectionner un matériau dans la bibliothèque intégrée (or, aragonite, apatite, etc.)
- Ouvrir l'onglet Formule pour consulter et modifier les données chimiques associées
- Activer la vue 3D et faire pivoter la maille pour identifier les positions atomiques
- Recenser les atomes par zone (intérieur, face, arête, sommet) via l'outil de comptage dédié
- Renseigner ou vérifier le tableau caractéristique — les calculs se déclenchent automatiquement
- Interpréter les résultats obtenus pour déterminer le type de réseau cristallin
Mon conseil ici est clair — ne pas sauter l'étape de vérification du tableau. L'intuition sur le type de maille induit souvent en erreur, notamment sur des compositions minérales peu courantes. Les valeurs calculées par MinUSc font foi.

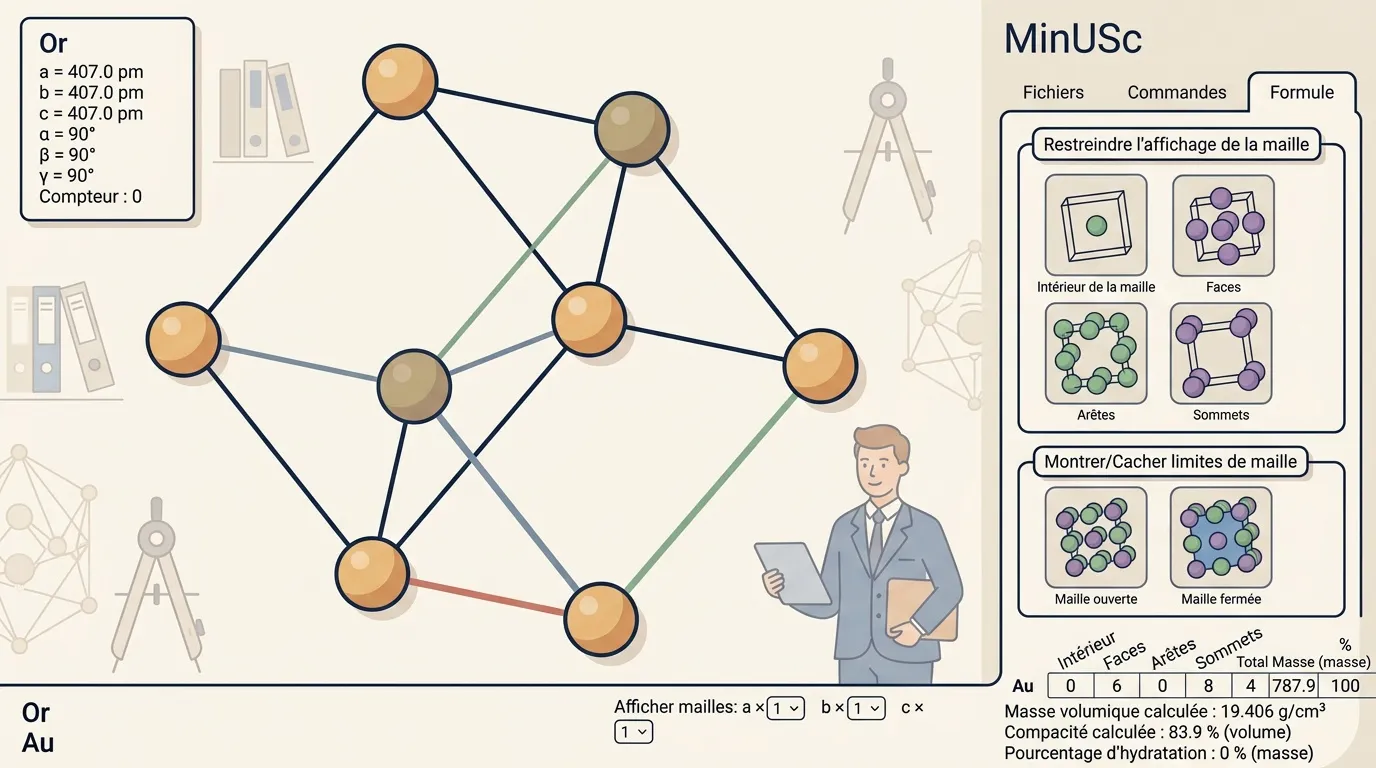

Lire et interpréter la représentation spatiale 3D
Le module de visualisation tridimensionnelle distingue les atomes par un code couleur selon leur zone d'appartenance dans la maille. Cette différenciation visuelle accélère considérablement la compréhension des mécanismes de répétition spatiale propres à chaque cristal.
Un enseignant en sciences des matériaux le résume bien : « MinUSc m'a permis d'illustrer la différence entre un réseau CFC et un réseau cubique simple en moins de cinq minutes de manipulation devant mes étudiants. » C'est exactement l'usage pour lequel le logiciel excelle.
Confronter plusieurs structures : l'analyse comparative dans MinUSc
Un tableau qui parle de lui-même
La comparaison entre matériaux révèle des écarts parfois spectaculaires. Prenez l'or et le polonium :
| Matériau | Type de maille | Multiplicité | Compacité | Masse volumique |
|---|---|---|---|---|
| Polonium | Cubique simple | 1 | 0,52 | 9,3 g/cm³ |
| Or | Cubique à faces centrées | 4 | 0,74 | 19,3 g/cm³ |
L'impact du type de réseau sur la densité est immédiat. Une compacité de 0,74 contre 0,52 — cela se traduit directement sur la dureté, la conductivité thermique et la stabilité mécanique du matériau. MinUSc rend cette corrélation visible sans effort.
Attention néanmoins : les masses volumiques calculées reposent sur des masses atomiques moyennes. Pour un matériau à forte dispersion isotopique naturelle comme l'uranium, ajuster manuellement la masse atomique dans les paramètres reste indispensable pour gagner des résultats fiables.
Base de données et accessibilité : ce que MinUSc réserve aux débutants comme aux experts
Une bibliothèque minérale prête à l'emploi
La base intégrée couvre un large spectre de structures préchargées :
- Minéraux silicatés : antigorite, albite, actinote
- Métaux purs : argent, or, polonium
- Minéraux carbonatés et phosphatés — aragonite, apatite
- Sulfates : anhydrite
Un étudiant en master de géosciences témoigne : « La staurotide m'avait toujours posé problème. Grâce à MinUSc, la structure du réseau est devenue limpide en une séance. » Ce type de retour illustre bien la valeur pédagogique réelle de l'outil.
Une interface pensée pour la salle de cours
Les menus sont visibles, les transitions rapides, les zones importantes mises en évidence dès le premier écran. Pas besoin d'une formation poussée pour démarrer une analyse — c'est l'un des rares logiciels de cristallographie où la courbe d'apprentissage ne rebute pas.
- Chargement d'un minéral en un clic depuis la bibliothèque
- Import fluide de nouveaux matériaux, même pour les profils non techniques
- Descriptions normalisées accompagnant chaque entrée de la base
- Mise en évidence progressive des résultats dans le tableau caractéristique
Tirer le meilleur parti du tutoriel vidéo officiel
Un guide vidéo total accompagne la prise en main initiale du logiciel. Il détaille les interactions possibles avec la souris pour manipuler la maille 3D, et explique comment lire les résultats du tableau comparatif sans ambiguïté. Regarder ce tutoriel avant la première session d'analyse fait gagner un temps significatif — surtout pour les utilisateurs qui découvrent la cristallographie computationnelle. Ce type de ressource vidéo transforme souvent une prise en main laborieuse en une exploration directement productive dès la première heure.
